Download programa u MC-2000 i MC-600 (update programa)

Pomoću ConfigMCX000 programa

NAPOMENA! Ovo je osetljiva procedura i trebalo bi da je obavljaju samo ovlašćeni serviseri.

NAPOMENA! U toku rada ove procedure poželjno je da proces sušenja bude stopiran.

NAPOMENA! Proizvođač ne snosi posledice ukoliko dođe do oštećenja automata i/ili opreme upotrebom ovog programa.

• Startovati ConfigMCX000.
  • za MC-2000 bez rekuperatora  ConfMC-2000_1 (Start - Programs - NIGOS Elektronik - ConfMC-2000_1)
  • za MC-2000 sa rekuperatorom ConfMC-2000_2 (Start - Programs - NIGOS Elektronik - ConfMC-2000_2)
  • za MC-2000 sa novim režimima ConfMC-2000_3 (Start - Programs - NIGOS Elektronik - ConfMC-2000_2)
  • za MC-600                               ConfMC-600       (Start - Programs - NIGOS Elektronik - ConfMC-600)
• Podesiti adresu sa automatom sa kojim komuniciramo (Setup - Comm - Address)
• Backup-ovati prethodnu verziju softvera iz slota A
  • Desni klik na Code Slot A pa levi klik na Read.
  • Sačekati da se pročita program iz EEPROM-a automata.
  • Desni klik na Code Slot A pa levi klik na Save (snimiti program iz slota A na disk pod imenom nameA.bin).
• Backup-ovati prethodnu verziju softvera iz slota B (ovo može, ali nije obavezno)
  • Desni klik na Code Slot B pa levi klik na Read.
  • Sačekati da se pročita program iz EEPROM-a automata.
  • Desni klik na Code Slot B pa levi klik na Save (snimiti program iz slota B na disk pod imenom nameB.bin).
• Učitati novu verziju softvera u slot A
  • Desni klik na Code Slot A pa levi klik na Open (selektovati novu verziju sa diska gde je prethodno download-ovana sa NIGOS sajta)
  •     za MC-2000 bez rekuperatora  D:\Work\MC-2000\Firmware\Work\bin\MC-2000_NIGOS_1.bin
  •     za MC-2000 sa rekuperatorom D:\Work\MC-2000\Firmware\Work\bin\MC-2000_NIGOS_2.bin
  •     za MC-600                               D:\Work\MC-600\Firmware\Work\bin\MC-600_NIGOS.bin
  • Desni klik na Code Slot A pa levi klik na Write.
  • Sačekati da se upiše program u EEPROM automata.
• Učitati novu verziju softvera u slot B
  • Desni klik na Code Slot B pa levi klik na Open (selektovati nameA.bin verziju sa diska gde je prethodno snimljen)
  • Desni klik na Code Slot B pa levi klik na Write.
  • Sačekati da se upiše program u EEPROM automata.
• Usnimiti nove verzije jezika (ukoliko je potrebno)
  • Desni klik na Language 1 do 5 pa levi klik na Open (selektovati odgovarajući jezik LANG1_Srpski.bin, LANG1_Engleski.bin, LANG1_Ruski.bin, LANG1_Cirilica.bin, LANG1_Rumunski.bin)
  • Desni klik na Language 1 do 5 pa levi klik na Write.
  • Sačekati da se upiše program u EEPROM automata.
  • Ukoliko su svi jezici menjani, onda EEPROM - Languages - Write i sačekati da se svi jezici upišu u automat.
• Programirati novu verziju programa

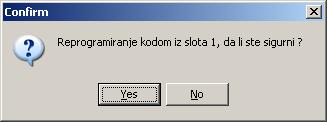

  • Desni klik na Code Slot A pa levi klik na !!! Reprogram !!!

Klik na Yes i posle ovoga više nema povratka. Proces reprogramiranja je započeo i na PC će se prikazati da nije uspešno, ali to je zato što automat i ne može više da odgovori šta se dešava sa njim. Ako je sve OK, automat će se reprogramirati i restartovati. Ukoliko se zaglavi u toku programiranja, došlo je do neke greške. U tom slušaju jedino možda može da pomogne BOOT loader.

• Posle ovoga treba inicijalizovati parametre i režime na automatu. (korisnički režimi se inicijalizuju jedino programerskom šifrom !!!)

• Zatim pročitati parametre, režime i istoriju
  • EEPROM - Params - Read
  • EEPROM - Schedule - Read
  • EEPROM - Read History (ovo samo ukoliko je potrtebno, ova procedura traje preko 10 minuta !!!)
• Snimiti fajl (File - Save BIN - OK - MC-2000_xxx.bin  gde je XXX PB broj automata)

Umesto pokretanja reprogramiranja sa PC-a može se taj proces pokrenuti i sa automata, nakon što se napuni sa PC-a novom verzijom.

Ovo je napredna opcija namenjena samo stručnim serviserima. Naime u memoriji automata ima mesta da se postave do dve verzije softvera. Ovde se vidi prikaz trenutne verzije loadera i softvera u procesoru (Flash), i verzije u EEPROM-u. Izborom jedne od dve verzije vrši se kopiranje programa iz EEPROM-a u procesor. Nakon završenog kopiranja, automat se resetuje i počinje sa izvršavanjem novog programa.

NAPOMENA: Ovo je rizična opcija, jer ako u toku ovog procesa dođe do nestanka napajanja, nemoguće je povratiti softver u procesor.
