Menu Régime

Pas tous les automatismes de la capacité de changer le régime et les régimes de nombre de ce qui peut être trouvé dans le distributeur automatique.

 * - en fonction de la version du logiciel peut avoir un nombre différent de régimes

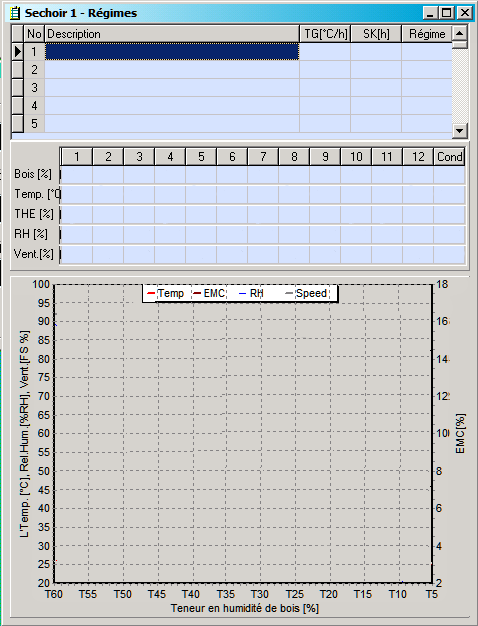

Affiche une fenêtre pour la visualisation et l'établissement de régimes. Lorsque cette option est démarré première fois, il ouvre le tableau blanc. Les régimes doivent être d'abord lues à partir contrôleur pour PC.

Le premier tableau de la fenêtre affiche le numéro de colonne et le nom du régime, le gradient de température de chauffage et le type de régime.

Le tableau qui suit dépend du type de régime. Si le mode est entraînée par l'humidité dans le bois, ce tableau décrit les points caractéristiques de l'humidité dans le bois à définir d'autres valeurs des courbes (jusqu'à 12 points caractéristiques et 13 décrit les valeurs de conditionnement). Si le mode Time-Driven, voici les descriptions de la durée des segments individuels (dans ce cas peut être jusqu'à 13 segments, sauf que le premier a la valeur 0, définir l'heure de fin du régime).

Les quatre tableaux suivants définissent des courbes de: la température (Temp), la teneur en humidité à l'équilibre (EMC), l'humidité relative (RH) et de la vitesse du ventilateur (Speed). Toutes les courbes sont définis pour le point caractéristique de l'humidité dans le bois (donné dans le premier tableau, si le régime dirigé par l'humidité dans le bois) ou la durée (mode temps-driven). Courbe de température est donnée en ° C. La courbe de la teneur en humidité à l'équilibre est donné en%. L'humidité relative est pas dans la description du régime. Elle est calculée sur la base de la courbe de température et la courbe CEM et sert uniquement à titre d'information. vitesse de la courbe de la soufflante est en% de la vitesse maximale du ventilateur.

REMARQUE: Tous les types de l'automatique ont le type de régime et les paramètres des points caractéristiques !!!

Représentation graphique des courbes apparaît en bas. X-axe spectacle teneur en humidité du bois. L'axe Y sur la température de l'exposition à gauche, l'humidité relative et la vitesse du ventilateur. Axe Y sur le droit d'humidité d'équilibre du spectacle.

Changement des paramètres du régime sur PC ne sont pas envoyés automatiquement au contrôleur. De même, toute modification des paramètres du régime sur le contrôleur ne peut pas être considéré automatiquement sur le PC. Afin d'avoir mêmes données sur PC et le contrôleur, il est nécessaire de les synchroniser en chargeant les régimes de contrôleur pour PC ou stocker des régimes de PC au contrôleur. A cet effet, certaines options pour la manipulation des régimes sont ajoutés. Veillez à ce que certains contrôleurs ne peuvent pas modifier les paramètres du régime mis en place.

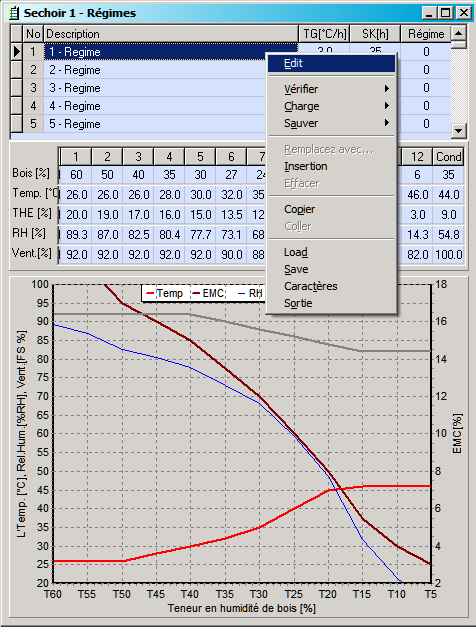

Faites un clic droit sur la première table pour ouvrir un menu contextuel avec des options supplémentaires.

Vérifier - compare le régime sélectionnée de la table avec le même régime stockées sur le contrôleur. Si les données diffèrent message suivant s'affiche:

Dans ce cas, vous devez décider où l'exactitude des données sont enregistrées, puis les charger à partir du contrôleur, ou envoyer du PC vers le contrôleur.

Charge - charger le régime choisi par le contrôleur à PC.

Sauver - écrire le régime choisi à partir du PC au contrôleur.

Options désirées peuvent être appliqués à régime sélectionné uniquement ou tous les régimes.

Contrôleur automatique peut stocker jusqu'à MaxNoRegime régimes. Jusqu'à 100 régimes peuvent être définis sur PC. Pour créer un nouveau régime utilisez l'option Insert. Cela ouvre la première case vide libre au-dessus du MaxNoRegime dans lequel les données pour le nouveau régime peuvent être stockés. Toutefois, seuls les premiers régimes de MaxNoRegime à partir d'un PC peuvent être copiés à l'automate. Si vous voulez envoyer un régime au-dessus de la MaxNoRegime au contrôleur, vous devez copier le premier à la position dans la gamme de 1 à MaxNoRegime parce que ce sont des emplacements réservés pour les régimes de l'utilisateur. Sélectionner régime ci-dessus MaxNoRegime et choisissez l'option de Set et du nombre souhaité de MaxNoRegime+1. Il remplacera deux régimes lieu et celui qui est maintenant le lieu ci-dessous MaxNoRegime peut être envoyé au contrôleur.

Option Effacer supprime régime choisi. Seuls les régimes de MaxNoRegime+1 1-99 peuvent être supprimés. Les principaux régimes de 1 à MaxNoRegime+1 ne peut pas être supprimés.

Option Copier copie régime sélectionné dans le Presse-papiers.

Option Coller des copies régime du presse-papiers de régime choisi.

Option Caracteres envoie régime choisi pour l'imprimante.

Option Sortie ferme une fenêtre de travailler avec des régimes.

Faites un clic droit sur la table de courbe s'ouvre différent menu contextuel:

Cliquez sur de la table le Bois, Temp, THE, RH ou Vent. ouvre le menu pop-up pour copier/coller table de courbe. Cette copie tous rangée sélectionné (tous les 13 points).

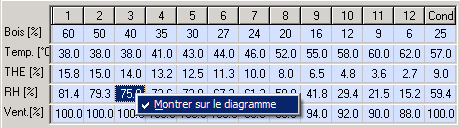

Faites un clic droit sur la table HR ouvre l'option pour afficher / masquer la courbe HR sur la vue graphique.

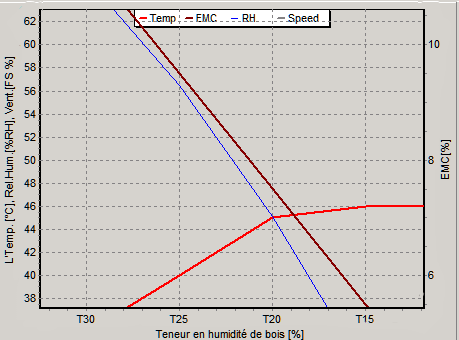

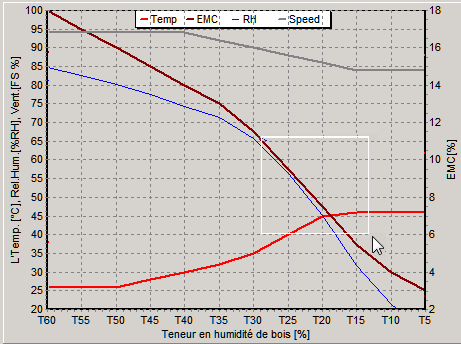

Panneau graphique montre les courbes descibes sur les tabels ci-dessus. Appuyez à gauche sur le fond et se déplacer rectangle à droite et en bas, zooms graphique.

Appuyez à gauche sur le fond et se déplacer rectangle gauche et en haut, unzooms graphique (affichage 1:1).

Appuyez sur le bouton droit sur le graphique défile fond.

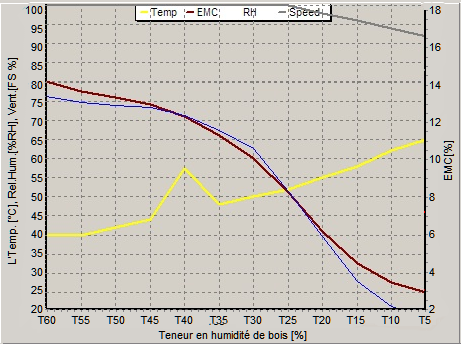

Faites un clic droit sur l'un certain point de la courbe sélectionne cette courbe. Appuyez sur le bouton droit sur l'endroit voulu déplacer et le point de glisser vers le haut / vers le bas.

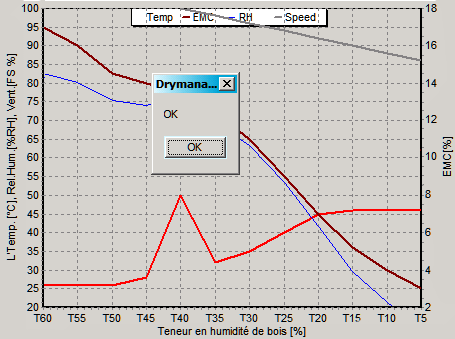

Pour accepter les modifications clic gauche sur le fond. Cela ouvre confirmer dialogue.
