Connecter les contrôleurs à une ligne de communication

Chaque contrôleur automatique pour le séchage de bois de la collection de NIGOS (sauf MC 411R et MC-412) a l'option de communication. Les serre-joint sont convenablement labeled. D'ordinaire étiqueter RS-485 sont utilisés et serrent à côté des étiquettes pour revêt UN (L +), B de ligne (L-) et l'étiquette pour fonder (GND) sont utilisés pour télégraphier.

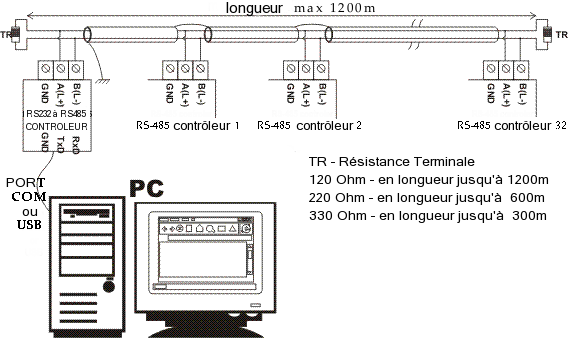

Tous les contrôleurs dans le système sont connectés dans l'analogie, et la résistance de force-duvet (ou la résistance de TR-CONCLUSION) est placé au dernier contrôleur sur la ligne. La longueur maximum de câble est en haut à 1200m.

Câbler la spécification



RS-232 à RS-485 adaptateur

L'adaptateur est utilisé pour convertir des signaux pour la communication entre le contrôleur et PC automatique.

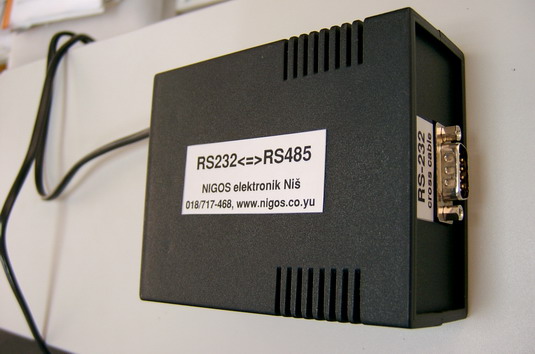

RS-232 à RS-485 adaptateur produit par NIGOS.

L'adaptateur est avec les lignes isolées entre PC et les contrôleurs prend parti pour éviter des dommages possibles de PC en raison des surtensions. NIGOS ne prend pas la responsabilité pour les dommages causés par la décharge atmosphérique. L'adaptateur est connecté sur un côté au PC, au port de COM disponible, utilisant le câble série, et sur l'autre fin aux contrôleurs qui utilisent le câble protégé à 2 fils. Le câble a utilisé pour la connexion aux contrôleurs doit être protégé avec une paire tordue de fils.

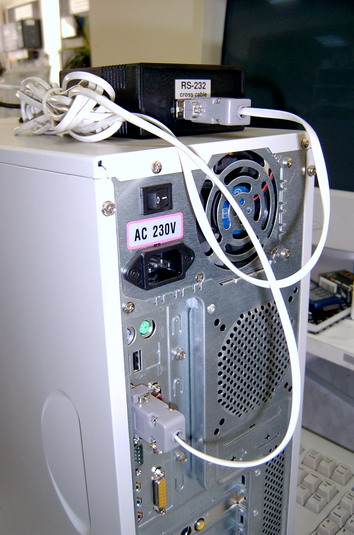

Connecter le PC et l'adaptateur (gauche), connecter le câble de connexion à RS-485 latéral (au-dessus)

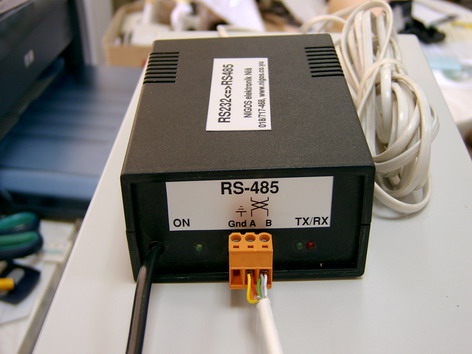

Le connecteur sur RS-485 latéral a de trois épingles A(L+), B(L-) et GND. Chaque épingle est connectée à l'épingle accordant sur les contrôleurs. Epingler UN (L +) est associé avec l'Epingle UN (L +) sur les automations, et B d'épingle (L-) avec le B d'Epingle (L-) sur les contrôleurs automatiques. Les contrôleurs automatiques sont connectés dans l'analogie à l'à 485 lignes par RS. Le câble de connexion devrait utiliser route possible la plus courte entre l'adaptateur et tous les contrôleurs. IL LE PAS DOIT ALLER L'ANALOGIE AUX CABLES D'ENERGIE ! La protection de câble doit être connectée pour fonder seulement à un contrôleur automatique ou le PC.

USB à RS-485 adaptateur

Ce convertisseur est utilisé s'il n'y a pas les ports de COM libres sur le PC, et un port USB libre est disponible.  Presque tout est même comme quand le port de COM est utilisé, seulement l'installation de conducteur est exigée. Ceci est moins de façon assuré de connexion, donc NIGOS-elektronik ne le recommande pas.
