Meni Režimi

Nemaju svi automati mogućnost promene režima i broj režima koji mogu da se nađu u automatu.

 * - zavisno od verzije softvera može imati različit broj režima

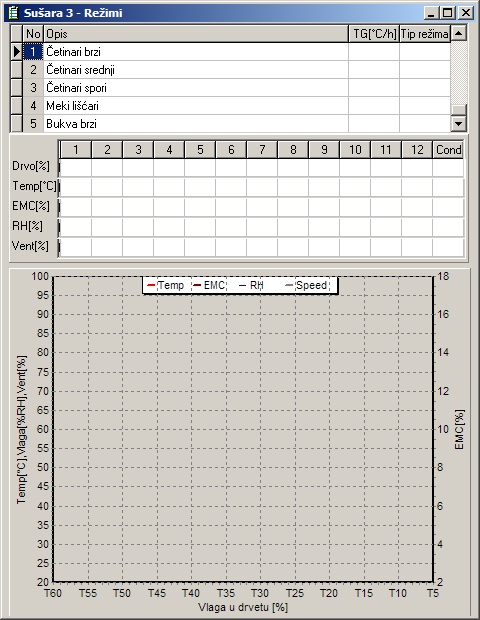

Ova stavka otvara prozor sa prikazom režima za pregled i podešavanje. Kod prvog otvaranja ovog prozora, sve ove tabele su prazne i treba ih pročitati iz automata.

Prva tabela u prozoru prikazuje kolone sa brojem i nazivom režima, gradijentom temperature grejanja i tipom režima.

Sledeća tabela opisuje krive za temperaturu, vlagu i brzinu ventilatora. Tabela ima 13 tačaka po vertikali i 5 vrste. Ukoliko je režim vođen vlagom u drvetu, prva vrsta opisuje karakteristične tačke vlage u drvetu za koje treba definisati ostale vrednosti krivih (može biti do 12 karakterističnih tačaka i 13-ta opisuje vrednosti za kondicioniranje). Ukoliko je režim vođen vremenski, prva vrsta opisuje trajanja pojedinih segmenata (u ovom slučaju može biti do 13 segmenata, stim što prvi u nizu koji ima vrednost 0, definiše kraj vremenskog režima).

Vrste za temperaturu (Temp), ravnotežnu vlagu (EMC) i brzinu ventilatora (Vent), treba zadati u tačkama od 1 do 12 i zadnju za kondicioniranje. Vrsta za relativnu vlagu (RH) se ne zadaje, ona se preračunava automatski kako se zadaju temperatura i ravnotežna vlaga.

NAPOMENA: nemaju svi automati mogućnost izbora tipa režima i podešavanja karakterističnih tačaka !!!

U donjem delu prozora je grafički prikaz krivih. Na X-osi je ili vlaga u drvetu ili trajanje segmenta (zavisno od tipa režima). Na Y-osi sa leve strane je temperatura, relativna vlaga i brzina rada ventilatora. Na desnoj Y-osi je ravnotežna vlaga.

Promena parametara režima na PC-u se ne odražava automatski na izabranom automatu. Isto tako promena parametara režima na automatu se ne vidi automatski i na PC-u. Da bi podaci o režimima bili istovetni potrebno je povremeno porediti te podatke i učitati ih iz automata odnosno snimiti u automat. U tu svrhu dodate su neke opcije za manipulaciju režimima. Nemaju ni svi automati mogućnost promene parametara režima.

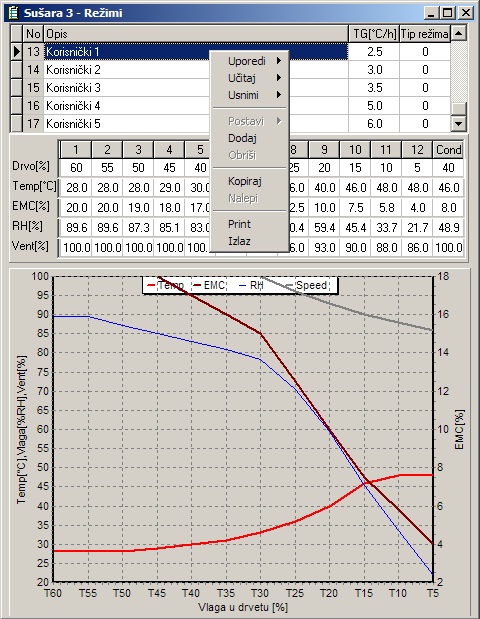

Desni klik mišem na prvu tabelu otvara pop-up meni sa dodatnim opcijama.

Uporedi - upoređuje izabrani režim iz tabele sa istim režimom u automatu. Ukoliko se podaci razlikuju prikazuje se:

U tom slučaju treba odlučiti gde su ispravni podaci i onda ih ili učitati iz automata ili ih usnimiti iz PC-a u automat.

Učitaj - učitava izabrani režim iz automata u PC.

Usnimi - upisuje izabrani režim iz PC-a u automat.

Za sve tri opcije postoji izbor ili selektovani režim ili svi režimi.

Tako se mogu i svi režimi (od 1 do MaxBrRežima) uporediti, učitati ili usnimiti.

U automatu može da postoji najviše MaxBrRežima režima. Na PC-u može biti definisano do 100 režima. Za kreiranje novog režima koristi se opcija Dodaj. Ovim se otvara prvo slobodno, prazno polje iznad MaxBrRežima-og režima u koje se mogu upisati podaci novog režima. Međutim, samo prvih MaxBrRežima režima sa PC-a može biti kopirano u automat. Ukoliko želite da neki od režima iznad MaxBrRežima-og bude u automatu, morate ga postaviti na poziciju od 1 do MaxBrRežima jer su to korisnički režimi koji se mogu poslati u automat. Selektovati režim iznad MaxBrRežima-og i izabrati opciju Postavi i selektovati željeni režim od 1 do MaxBrRežima. Tako će ta dva režima zameniti mesta i onaj koji je otišao na mesto manje od MaxBrRežima, može da se pošalje u automat.

Opcija Obriši briše selektovani režim. Obrisati se mogu režimi od MaxBrRežima+1 do 99. Osnovni režimi od 1 do MaxBrRežima se ne mogu brisati.

Opcija Kopiraj kopira selektovani režim u Clipboard.

Opcija Nalepi prebacuje režim iz Clipboarda u selektovani režim.

Opcijom Print može se selektovani režim odštampati.

Opcijom Izlaz zatvara se prozor za rad sa režimima.

Desni klik na tabele sa opisom krivih otvara drugačiji pop-up meni:

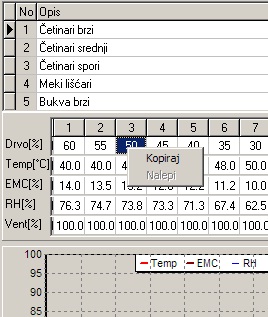

Ukoliko se klikne na tabele za Drvo, Temp, EMC ili Vent, otvara se pop-up meni za kopiranje/lepljenje tabele u/iz Clipboarda. Znači ovo će iskopirati celu selektovanu vrstu (svih 13 tačaka).

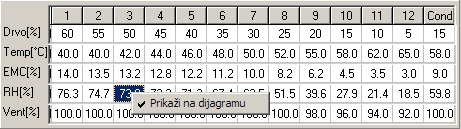

Desni klik na tabelu za RH otvara opciju da se ta tabela vidi na grafiku ili da se sakrije sa grafika.

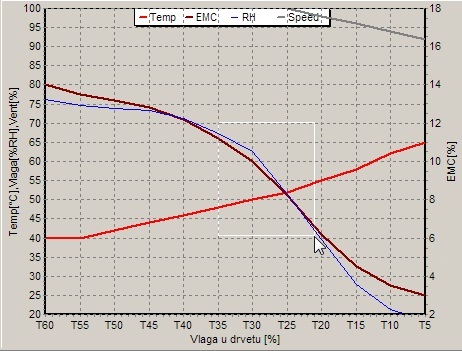

Na grafiku su prikazane krive opisane u gornjim tabelama. Levim dugmetom na pozadinu grafika i razvlačenje pravougaonika na desno i na dole, zumira se grafik.

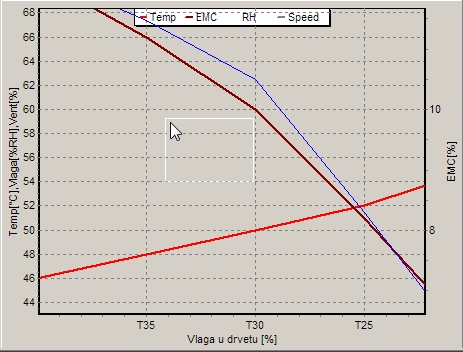

 Levo dugme i razvlačenje pravougaonika na levo i na gore vraća u prikaz 1:1.

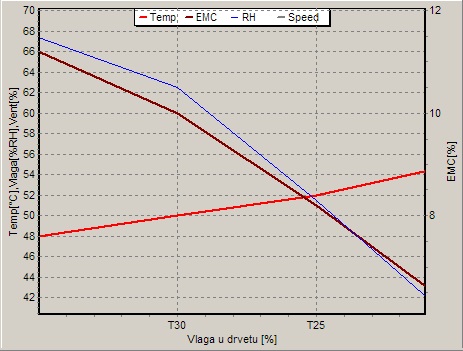

Desno dugme na pozadinu grafika pomera (skroluje) grafik u stranu na koju se pomera miš.

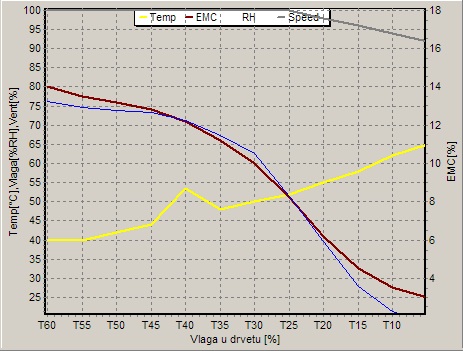

Desni klik na neku tačku krive selektuje tu krivu i menja joj boju u žuto. Desno dugme na željenu tačku krive i pomeranje, pomera tu tačku na stranu na koju se pomera miš (gore/dole).

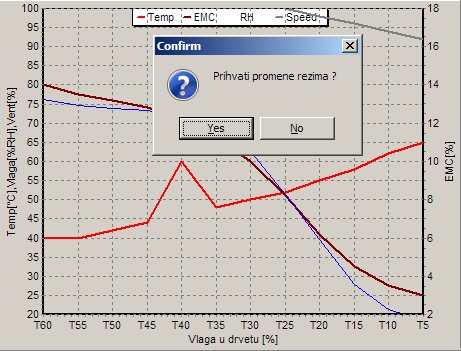

Da bi se prihvatila promena, treba kliknuti na pozadinu grafika levim dugmetom miša pri čemu se pojavljuje potvrda promene.

Ukoliko se izabere Yes, prihvatiće se izmena, u suprotnom (No) vratiće se kriva na stanje kako je izgledala pre promena.
