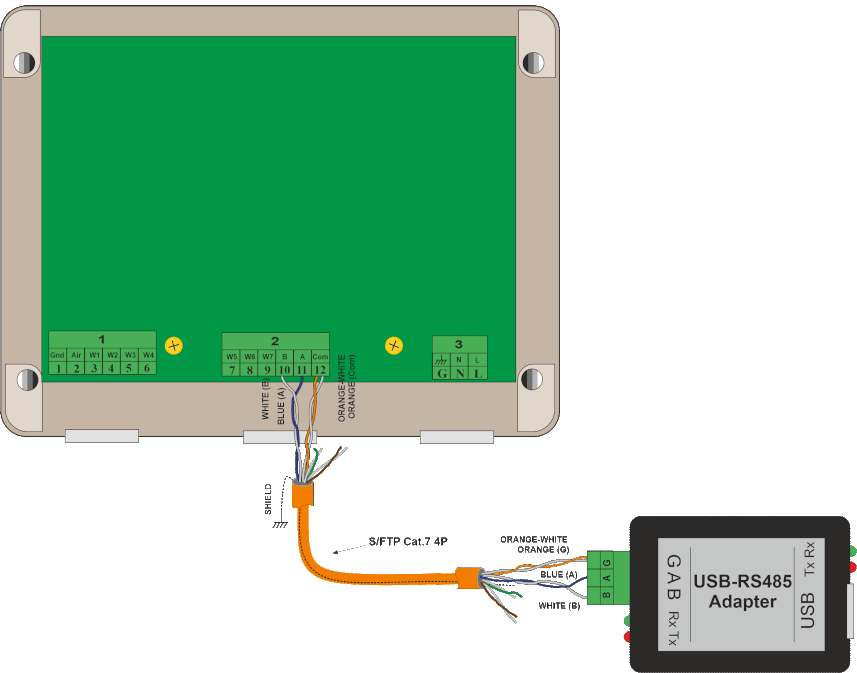

El dispositivo dispone del estándar RS-485 para la comunicación. Para la conexión al adaptador se utiliza un cable de red apantallado con la marca S/FTP, la longitud del cable es de 1000 m como máximo. El esquema de conexión se muestra en la imagen. Click on image for larger view.
A una línea de comunicación se pueden conectar hasta 32 autómatas. Varios autómatas se conectan en paralelo a la línea de comunicación. La última máquina (física) de la línea debe tener una resistencia de terminación de 120 ohmios.
