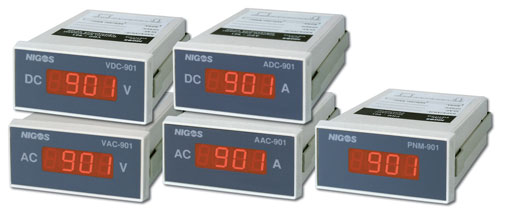

VDC-901 ADC-901 PNM-901
VAC-901 AAC-901
|
|
- VDC-901 - merenje jednosmernih napona
- VAC-901 - merenje naizmeničnih napona
- ADC-901 - merenje jednosmernih struja
- AAC-901 - merenje naizmeničnih struja
- PNM-901 - merenje različitih veličina
|
Namenjeni za:- Merenje napona i struja
u industriji
- Merenje različitih veličina
|
Panelmetri su uređaji namenjeni za merenje napona i struja u industriji
ili na drugim mestima gde je to potrebno.
Mogu služiti kao dobra zamena dotrajalim instrumentima sa kretnim kalemom
ili za ugradnju u nove uređaje.
Ovo su stacionarni uređaji sa analognim merenjem i cifarskom indikacijom.
Prikazivanje je sa 2 decimale za opsege do 20, za opsege do 200 prikaz je sa 1 decimalom, a za opsege preko 200 prikaz je bez decimala.
Napon za napajanje je galvanski odvojen od merene veličine.
Posebnu seriju panelmetara čine indikatori PNM-901, koji su namenjeni za vizuelnu indikaciju različitih veličina, kao što su protok, pritisak, nivo, ugaona brzina, itd.
Na ulaz ovih panelmetara se dovode naponski ili strujni signali sa pretvarača ili raznih transmitera.
Kod ovih uređaja su ulazni opseg i opseg prikazivanja po zahtevu.
| Opšte karakteristike |
|
|
Napajanje |
220 Vac, 110 Vac, 48 Vac, 24 Vac; 50 / 60Hz; 4VA max |
| Broj ulaza |
1 |
| Displej |
Jednostruki, 3 1/2-cifarski LED, 13mm, crveni |
| Radni uslovi |
T: 0 ÷ 50°C; RH: 5 ÷ 90% |
| Skladištenje |
T: - 40 ÷ 85°C; RH: 5 ÷ 90% |
| Dimenzije (ŠxVxD)(mm) |
96 x 48 x 145 |
| Otvor za ugradnju (ŠxV)(mm) |
91 x 46 |
| Težina |
400 ÷ 500g |
| Merenje (klasa tačnosti) |
| Opseg merenja |
Za VDC-901 |
± 2 Vdc, ± 20 Vdc, ± 200 Vdc, ± 1000 Vdc |
| Za VAC-901 |
2 Vac, 20 Vac, 200 Vac, 750 Vac |
| Za ADC-901 |
± 5 Adc (za veće struje ide spoljni šant) |
| Za AAC-901 |
20 Aac (za veće struje ide spoljni šant ili strujni trafo) |
| Za PNM-901 |
Po zahtevu su i ulaz i opseg merenja (prikazivanja) |
| Klasa tačnosti |
Za VDC-901 i ADC-901 |
1 ± 1 digit |
| Za VAC-901 i AAC-901 |
2.5 ± 1 digit |
| Kod za naručivanje | Šema povezivanja |
|
TIP - X - XX - XXX
X - napajanje
XX - ulazni opseg
XXX - opseg merenja
|
Primer:
VDC-901 - 220 Vac - ± 20 Vdc - ± 20 Vdc
ili
PNM-901 - 220 Vac - 0 ÷ 60 Vac - 0 ÷ 350 obr/min
|
 |
|
